Produktdatenblatt
Ventil
3-050-27-1004-T242-HA-1U,
18. Dezember 2024
Sitzventil elektrisch zwangsgesteuert
Baureihe 3/050
Ventil 3/050-27/1004/T242-HA-1U DC
Das Ventil ist in Ruhestellung geschlossen - (NC). Das Ventil arbeitet ab 0 bar, eine mind. Druckdifferenz ist nicht erforderlich. Diese Ventile werden eingesetzt wo die sichere Ventilfunktion unabhängig vom Durchfluss gewünscht wird. Feature: 1 Stück Endschalter für Position ZU, abweichende Temperaturen, Handbetätigung mittels Handrad, teilw. Bahnzulassung BN 411 002 , DIN EN 50155
Für weitere Informationen folgen Sie diesem Link:
Ventil 3/050-27/1004/T242-HA-1U DC
Datenblatt explizit
Datenblatt universal
Datenblatt 49RW
Andere
Rückmeldekontakt RC27-S
Rückmeldekontakt RC27-S
Rückmeldekontakt RC27-S, Anschlussbelegung
1U Einstellanleitung Endschalter RC27-S
1U Einstellanleitung Endschalter RC27-S
1U Einstellanleitung Endschalter RC27-S
1U Einstellanleitung Endschalter RC27-S
EG-Konformitätserklärung
REACH Erkärung
RoHS Erkärung
STEP-Dateien
049003816_49RW rev F.stp
| Ausführung | 3/050- | |
| Ventiltyp | Sitzventil elektrisch zwangsgesteuert | |
| Anschlussart, Ventilsitz | 27 | G6/4 40mm |
| Kv-Wert (Δp = 1 bar H₂O) | 26 m³/h | |
| Gehäuse | 10 | CW617N Messing |
| Dichtung | 04 | PTFE |
| Spannungsart | T | DC |
| Magnetleistung | 24 | 26W |
| Schutzart | 2 | IP65 |
| Ventiloption | HA-1U | NC + Handbetätigung HA + Reedkontakt 2-Draht RC27-S + Railway |
| Druckbereich | 0 - 4 bar | |
| Magnetspannung | 12V, 24V, 48V, 110V, 120V, 220V, 230V, DC | |
| Temperatur Medium | von -40 °C bis 180 °C | |
| Temperatur Umgebung | von -40 °C bis 40 °C | |
| Einbaulage | Rohrleitung horizontal, Antrieb nach oben | |
| Kundenspezifischer Anwendungsfall | geschlossenes System (schließt offenes System ein) | |

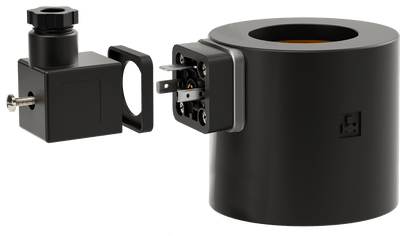

| Lieferumfang | 1 Ventil, 1 Betätigungsmagnet T242 72VDC -30%/+25% | Gerätestecker UL94 B0040.000048 | |
| Ventiloption | HA-1U | NC + Handbetätigung HA + Reedkontakt 2-Draht RC27-S + Railway |
| Beschreibung | Ventil öffnet mit elektr. Dauerspannung | Handrad unter der Armatur | Reedkontakt | RC27-S Art. B0044.000389 | Kontaktart: Schließer | Anbauort: oben/seitlich | Anzeige: ZU | Connector DIN EN 43650 Form C Art. B0040.000097 | Aufpreis für Prüfzertifikat Bahnanwend., Bahnnorm BN 411 002 (DIN EN 50155) | |
| REACH-RoHS Konformität | REACH Ja | RoHS Ja | |
| Zollausfuhr | Zolltarifnummer 84818079; Ursprungsland Deutschland; ECCN (US): N; AL: N |
